小信号トランジスタ市場規模・シェア分析 成長トレンド・予測 (2025-2030年)
小信号トランジスタ市場は、タイプ別(PNP、NPN)、アプリケーション別(製造業、自動車用途、通信、家電)、および地域別(北米、ヨーロッパ、アジア太平洋、ラテンアメリカ、中東・アフリカ)にセグメント化されています。本レポートは、上記すべてのセグメントについて、金額(米ドル)での市場予測と規模を提供します。

※本ページの内容は、英文レポートの概要および目次を日本語に自動翻訳したものです。最終レポートの内容と異なる場合があります。英文レポートの詳細および購入方法につきましては、お問い合わせください。
*** 本調査レポートに関するお問い合わせ ***

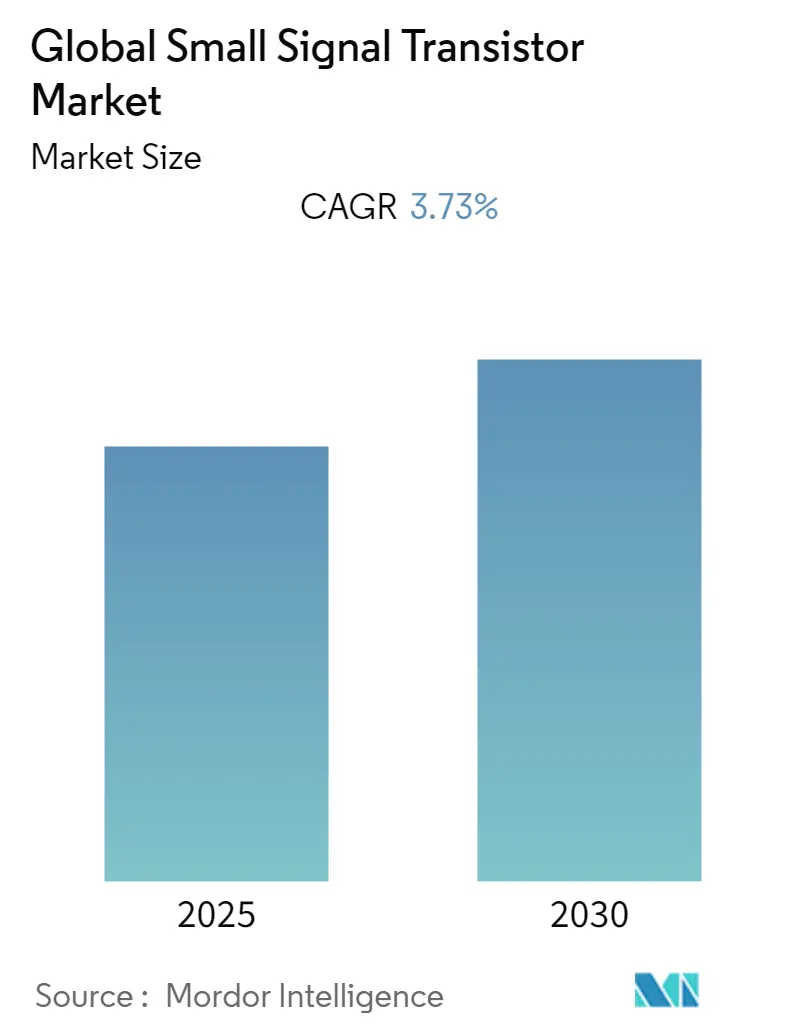

スモールシグナルトランジスタ市場の概要、成長トレンド、予測(2025年~2030年)についてご報告いたします。本市場は、予測期間中に年平均成長率(CAGR)3.73%を記録すると予測されています。市場はタイプ別(PNP、NPN)、アプリケーション別(製造、自動車、通信、家電)、地域別(北米、欧州、アジア太平洋、中南米、中東・アフリカ)にセグメント化されています。アジア太平洋地域が最も急速に成長し、最大の市場となると見込まれており、市場集中度は低いとされています。
トランジスタは、電子回路においてスイッチまたは増幅器として中心的な役割を果たしてきました。スモールシグナルトランジスタは、低レベルの信号を増幅およびスイッチングするために使用されるトランジスタです。一般的なhFE値は10から500、最大Ic定格は80mAから600mA、最大動作周波数は1MHzから300MHzの範囲です。これらは、汎用オン/オフスイッチ、バイアス供給回路、LEDダイオードドライバー、赤外線ダイオード増幅器、リレードライバー、タイマー回路、オーディオミュート機能など、ほぼすべての機器のあらゆるセグメントおよびアプリケーションで広く利用されています。
市場拡大の主要なトレンドとしては、パワーエレクトロニクスへの需要増加が挙げられます。IoTデバイスの普及に伴い、センサー、マイクロコントローラー、メモリデバイスへの需要が高まっています。また、家電分野における著しい成長が、スモールシグナルトランジスタの需要を押し上げると分析されています。半導体工業会(SIA)によると、2024年第1四半期の世界の半導体売上高は1,377億米ドルに達し、2023年第1四半期と比較して15.2%増加しました。IoTの登場により、様々なエンドユーザー産業で高度なソリューションの採用が進んでいます。スモールシグナルトランジスタは、数ボルト程度の小さな信号を増幅し、ミリアンペア単位の電流が使用される場合に主に利用されます。予測期間中、家電製品やスマートフォンの製造需要の急増が、これらのトランジスタの世界的な需要を促進すると分析されています。スマートフォンはこのセグメントにおける半導体の主要な消費者であり、近年非常に競争が激しい市場です。エリクソンによると、北米におけるスマートフォン1台あたりの月間データトラフィックは、2023年の平均9.78エクサバイト(GB)から、2028年には18.52エクサバイト(GB)に達すると予測されており、モバイルフォンの利用増加が世界市場をさらに牽引すると期待されています。
アジア太平洋地域は、最も急速な成長率を記録すると予想されています。中国政府の国家戦略計画「中国製造2025」は、半導体産業の成長を主要な目標としており、この地域の成長に大きく貢献しています。また、中国国家知識産権局(CNIP)の2021年予算では、2023年までに年間200万件の出願が予測されています。2024年5月には、Infineon Technologies AGが、高電圧(HV)および中電圧(MV)アプリケーション向けに設計された2世代のCoolGaNデバイスを発表しました。これにより、顧客は40Vから700Vまでの幅広い電圧スペクトルで窒化ガリウム(GaN)技術を活用できるようになり、デジタル化と脱炭素化の取り組みを強化します。これらの製品ラインは、マレーシアのクリムとオーストリアのフィラッハにある自社ファウンドリプロセスで製造されています。台湾の半導体市場も政府の支援により成長しています。2023年10月、東芝エレクトロニクスヨーロッパGmbHは、高周波信号における挿入損失と電力減衰を最小限に抑えるように設計されたフォトリレー「TLP3475W」を発表しました。これは、高速メモリテスター、ロジックテスター、プローブカードなどの半導体テストアプリケーションを対象としており、20GHz周波数帯域での信号挿入損失を低減し、以前のモデルTLP3475Sと比較して1.5倍の性能向上を実現しています。さらに、中国ではTSMCなどの企業からの投資が相次いでおり、ファーウェイのような国内企業も、米国の禁輸措置によりチップの調達が困難になったため、自社でのチップ製造能力の開発に乗り出しています。
スモールシグナルトランジスタ市場は非常に競争が激しいです。半導体産業は現在、専門化の時代を迎えています。かつては様々な用途に対応する汎用コンピューターチップの製造に焦点が当てられていましたが、今日の半導体アプリケーションはより複雑で多様化しており、多くの垂直分野で専門知識を持つニッチ企業が出現しています。また、Intelのような一部の大手企業を除き、多くの市場参加者が製造業務を外部委託しており、これが市場を非常に競争的かつ協調的にし、グローバルサプライチェーンに深く統合されています。これらの要因により、次世代トランジスタ市場は多くのプレーヤーが存在する断片化された市場となっています。2022年4月には、高精度・高性能スモールシグナルディスクリート半導体の設計・製造を行うLinear Integrated Systems, Inc.が、2022年版スモールシグナルディスクリートデータブックをリリースしました。主要なプレーヤーには、NXP Semiconductors N.V.、STMicroelectronics、Renesas Corporation、Infineon Technologies AG、Microchip Technologies Inc.などが挙げられます。
最近の業界動向として、2024年5月、ams OSRAMはプレムシュテッテンのR&Dおよび生産施設に2030年までに5億8,800万ユーロ(約6億3,813万米ドル)を投資すると発表しました。これは欧州チップス法に基づき、最大2億ユーロ(約2億1,705万米ドル)の追加資金が提供される可能性があります。また、2024年4月には、Infineon Technologies AGがAmkor Technology, Inc.と複数年にわたる戦略的提携を発表しました。これは、Amkorのポルト製造拠点に専用のパッケージングおよびテスト施設を設置し、欧州におけるアウトソースバックエンド製造体制を強化するものです。
このレポートは、「グローバルスモールシグナルトランジスタ市場」に関する詳細な分析を提供しています。スモールシグナルトランジスタとは、ベース、コレクタ、エミッタの3つの明確な領域を持つバイポーラ接合トランジスタ(BJT)を指し、電流制御型デバイスとして機能します。エミッタからコレクタ領域へ流れる小さな電流が、はるかに大きな電流の流れを引き起こす特性を持っています。
本レポートは、市場の仮定と定義、調査範囲、そして詳細な調査方法論から構成されています。これに続き、市場全体の概要を把握できるエグゼクティブサマリーが提供されます。
「市場インサイト」の章では、市場の全体像を提示する「市場概要」に加え、業界の競争構造を深く掘り下げる「ポーターの5つの力分析」が含まれています。具体的には、新規参入の脅威、買い手/消費者の交渉力、サプライヤーの交渉力、代替製品の脅威、そして競争の激しさといった側面から分析が行われます。さらに、「バリューチェーン/サプライチェーン分析」を通じて、製品が市場に到達するまでの価値創造プロセスが解明され、COVID-19が市場に与えた影響についても詳細な評価がなされています。
「市場のダイナミクス」では、市場を牽引する主要な要因と、成長を阻害する課題が特定されています。主な推進要因としては、家電製品の普及拡大と産業分野における電子機器の使用増加が挙げられます。これに加え、IoT(モノのインターネット)に対する需要の高まりも市場成長の強力な原動力となっています。一方で、市場の抑制要因としては、パワートランジスタの採用が市場にとって課題となる可能性が分析されています。
市場は多角的にセグメント化されており、詳細な分析が可能です。「タイプ別」では、PNP型とNPN型に分類されます。「アプリケーション別」では、製造業、自動車アプリケーション、通信、家電製品、その他といった主要な用途分野に分けられています。「地域別」では、北米、欧州、アジア(最終レポートではアジア太平洋として統合)、中南米、中東・アフリカといった主要な地理的市場が対象となります。
「競争環境」の章では、市場で活動する主要企業のプロファイルが詳細に紹介されています。これには、NXP Semiconductors N.V、ST Microelectronics、Renesas Electronics Corporation、Infineon Technologies AG、Semiconductor Components Industries, LLC (Onsemi)、WEE Technology Company Limited、Nexperia、Microchip Technology Inc.、Diodes Inc.、Central Semiconductors Corporationなどが含まれており、主要プレイヤーの戦略や市場ポジションを理解する上で重要な情報源となります。
その他、投資分析や将来のトレンドに関するセクションも設けられており、市場の将来性や投資機会に関する洞察を提供しています。
本レポートで回答される主要な質問からは、以下の重要な市場予測が示されています。グローバルスモールシグナルトランジスタ市場は、予測期間(2025年から2030年)において年平均成長率(CAGR)3.73%を記録すると予測されています。主要プレイヤーは、NXP Semiconductors N.V、ST Microelectronics、Renesas Corporation、Infineon Technologies AG、Microchip Technologies Inc.といった企業群です。地域別では、アジア太平洋地域が最も急速に成長する地域であり、予測期間中に最高のCAGRを示すと推定されています。また、2025年にはアジア太平洋地域がグローバルスモールシグナルトランジスタ市場において最大の市場シェアを占めると予測されています。レポートは、2019年から2024年までの過去の市場規模データと、2025年から2030年までの市場規模予測を提供し、市場の動向を包括的にカバーしています。


1. はじめに
- 1.1 調査の前提条件と市場の定義
- 1.2 調査範囲
2. 調査方法
3. エグゼクティブサマリー
4. 市場の洞察
- 4.1 市場概要
- 4.2 ポーターの5つの競争要因分析
- 4.2.1 新規参入の脅威
- 4.2.2 買い手/消費者の交渉力
- 4.2.3 供給業者の交渉力
- 4.2.4 代替品の脅威
- 4.2.5 競争の激しさ
- 4.3 バリューチェーン/サプライチェーン分析
- 4.4 COVID-19が市場に与える影響の評価
5. 市場の動向
- 5.1 市場の推進要因
- 5.1.1 家電製品の普及と産業分野での電子機器の使用増加が需要を牽引する
- 5.1.2 IoT需要の増加
- 5.2 市場の阻害要因
- 5.2.1 パワートランジスタの採用が市場にとって課題となると分析される
6. 市場セグメンテーション
- 6.1 タイプ別
- 6.1.1 PNP
- 6.1.2 NPN
- 6.2 用途別
- 6.2.1 製造
- 6.2.2 自動車用途
- 6.2.3 通信
- 6.2.4 家電
- 6.2.5 その他
- 6.3 地域別
- 6.3.1 北米
- 6.3.2 ヨーロッパ
- 6.3.3 アジア
- 6.3.4 ラテンアメリカ
- 6.3.5 中東およびアフリカ
7. 競争環境
- 7.1 企業プロファイル
- 7.1.1 NXPセミコンダクターズN.V
- 7.1.2 STマイクロエレクトロニクス
- 7.1.3 ルネサスエレクトロニクス株式会社
- 7.1.4 インフィニオンテクノロジーズAG
- 7.1.5 セミコンダクター・コンポーネンツ・インダストリーズLLC (オンセミ)
- 7.1.6 WEEテクノロジー・カンパニー・リミテッド
- 7.1.7 ネクスペリア
- 7.1.8 マイクロチップ・テクノロジー・インク
- 7.1.9 ダイオード・インク
- 7.1.10 セントラル・セミコンダクターズ・コーポレーション
- *リストは網羅的ではありません
8. 投資分析
9. 将来のトレンド
*** 本調査レポートに関するお問い合わせ ***

小信号トランジスタは、電子回路において微小な電気信号の増幅やスイッチング、インピーダンス変換などに用いられる半導体素子です。その名の通り、扱う電圧や電流が比較的小さく、主に信号処理を目的として設計されています。これに対し、大きな電力の制御を目的とするものはパワー(電力)トランジスタと呼ばれ、両者は用途や特性において明確に区別されます。小信号トランジスタの主な特徴は、高い電流増幅率(利得)、低いノイズ、そして高速な応答性であり、現代のあらゆる電子機器の基盤を支える重要な部品の一つです。
小信号トランジスタには、大きく分けてバイポーラトランジスタ(BJT)と電界効果トランジスタ(FET)の二種類があります。バイポーラトランジスタは、NPN型とPNP型があり、ベース電流によってコレクタ電流を制御する電流制御型の素子です。高い利得と比較的低いノイズ特性を持ち、広範な増幅回路やスイッチング回路に利用されます。一方、電界効果トランジスタは、ゲート電圧によってドレイン電流を制御する電圧制御型の素子です。FETには、接合型FET(JFET)とMOSFET(Metal-Oxide-Semiconductor FET)があります。JFETは非常に高い入力インピーダンスと低ノイズ特性が特徴で、特に高感度なセンサーの信号増幅などに適しています。MOSFETは、さらに高い入力インピーダンスと低消費電力特性を持ち、集積回路の内部素子として広く利用されるほか、ディスクリート部品としても高速スイッチングや低電力増幅に用いられます。これらの基本構造に加え、特定の用途に特化した低ノイズトランジスタや高周波トランジスタなども存在し、それぞれが最適な性能を発揮できるよう設計されています。
小信号トランジスタの用途は非常に多岐にわたります。最も一般的なのは、微弱な信号を実用的なレベルまで増幅する増幅回路です。例えば、オーディオ機器のプリアンプや、各種センサーからの微小な信号を処理する初段増幅器、無線通信機器における低ノイズアンプ(LNA)などに不可欠です。また、低電力のスイッチング回路としても広く利用されます。マイクロコントローラなどのデジタル回路からの信号を受けて、LEDの点灯やリレーの駆動といった低電力負荷のON/OFF制御を行う際に用いられます。さらに、高インピーダンスの信号源と低インピーダンスの負荷を接続する際のインピーダンス変換(バッファ回路)や、発振回路、定電流源、定電圧源など、アナログ回路の基本的な構成要素として欠かせません。これらの機能を通じて、小信号トランジスタは電子機器の性能と信頼性を向上させています。
関連技術としては、まず半導体製造プロセスが挙げられます。小信号トランジスタは、主にシリコン(Si)を基板としたプレーナプロセスやエピタキシャル成長技術によって製造されます。近年では、高周波用途向けにガリウムヒ素(GaAs)やシリコンゲルマニウム(SiGe)といった化合物半導体を用いたトランジスタも開発されています。次に、パッケージング技術も重要です。小型化、高密度実装の要求に応えるため、SOT-23やSC-70などの表面実装型(SMD)パッケージが主流となっています。また、フリップチップやチップスケールパッケージ(CSP)など、さらなる小型化と高性能化を目指した技術も進化しています。そして、小信号トランジスタの技術は、集積回路(IC)技術と密接に関わっています。オペアンプやマイクロコントローラ、ASIC(特定用途向けIC)といった複雑なICの内部には、数百万から数十億個もの小信号トランジスタが集積されており、ディスクリート部品としての利用だけでなく、ICの基本構成要素としても極めて重要な役割を担っています。
市場背景を見ると、小信号トランジスタは、スマートフォン、タブレット、PCといった民生機器から、IoTデバイス、ウェアラブル機器、自動車のエレクトロニクス化(ADAS、インフォテインメントシステム)、産業機器、医療機器に至るまで、あらゆる電子機器の需要に牽引されています。市場では、さらなる小型化、薄型化、軽量化、そして低消費電力化への要求が強く、これに応える製品開発が活発に行われています。また、5G/6G通信の普及に伴い、高周波・高速応答性を持つトランジスタの需要も高まっています。主要メーカーとしては、ルネサスエレクトロニクス、東芝、ローム、パナソニックといった日本企業に加え、Nexperia、ON Semiconductor、Infineon、STMicroelectronicsなどのグローバル企業が市場を牽引し、激しいコスト競争と技術革新を繰り広げています。
将来展望としては、小信号トランジスタは引き続き進化を続けるでしょう。まず、さらなる小型化と高密度化が進み、より小さなスペースで高性能を発揮できるようになります。これは、ウェアラブルデバイスや医療機器など、極限まで小型化が求められる分野で特に重要です。次に、低消費電力化は、バッテリー駆動デバイスの長時間稼働を実現するために不可欠であり、より低い動作電圧や電流で高い性能を発揮する技術が求められます。また、5G/6G通信や高速データ伝送、ミリ波レーダーといった次世代技術の発展に伴い、高周波・高速応答性に優れたトランジスタの需要は一層高まるでしょう。シリコン以外の新材料、例えばGaN(窒化ガリウム)やSiC(炭化ケイ素)は主にパワーデバイスで注目されていますが、高周波小信号用途での応用も期待されます。さらに、AIやIoTの普及により、エッジデバイスでのセンサー信号処理や低電力AIアクセラレータなど、小信号トランジスタが果たす役割は拡大していくと考えられます。環境規制への対応や省エネルギー化も重要な課題であり、持続可能な社会の実現に貢献する技術開発が進められていくことでしょう。小信号トランジスタは、今後も電子技術の進化を支える基盤として、その重要性を増していくに違いありません。
