OSAT市場規模・シェア分析 – 成長動向と予測 (2025年 – 2030年)
アウトソーシング半導体アセンブリおよびテスト（OSAT）市場は、サービスタイプ（パッケージング、テスティング）、パッケージングタイプ（ボールグリッドアレイ、チップスケールパッケージなど）、アプリケーション（通信、家電、自動車、コンピューティング・ネットワーキングなど）、テクノロジーノード（28nm以上、16/14nm、10/7nmなど）、および地域（北米、南米、ヨーロッパ、アジア太平洋、中東・アフリカ）によってセグメント化されています。
※本ページの内容は、英文レポートの概要および目次を日本語に自動翻訳したものです。最終レポートの内容と異なる場合があります。英文レポートの詳細および購入方法につきましては、お問い合わせください。
*** 本調査レポートに関するお問い合わせ ***
アウトソーシング半導体組立・テスト（OSAT）市場は、2025年には470.9億米ドルに達し、2030年には714.4億米ドルに成長すると予測されており、予測期間中の年平均成長率（CAGR）は8.69%です。アジア太平洋地域が最も成長し、最大の市場であり、市場集中度は中程度とされています。
人工知能（AI）、高性能コンピューティング（HPC）、自動車の電動化における持続的な進歩が、高度なパッケージングと安全性に不可欠なテストフローの需要を高め、専門的なバックエンドサービスプロバイダーにとっての市場機会を拡大しています。アジア太平洋地域のサプライヤーは成熟したエコシステムにより価格面で優位性を保っていますが、北米および欧州における政策主導の生産能力増強が、世界の供給配分を再形成し始めています。ハイブリッドチップレットアーキテクチャはヘテロジニアス統合の重要性を高め、ファンアウトウェハーレベルパッケージングや2.5D/3Dプラットフォームへの戦略的投資を促しています。同時に、貿易規制の厳格化と持続可能性に関する義務が、顧客に地理的に分散し、単位スループットあたりのエネルギー消費が低いサイトへのワークロードのシフトを促しています。ファウンドリの生産能力が逼迫する中、ファブライト半導体企業はバックエンド工程のアウトソーシングを継続しており、これによりOSAT市場の構造的な重要性が高まっています。この傾向は、特に先端パッケージング技術への需要増加と、サプライチェーンのレジリエンス強化を目指す動きによってさらに加速されると予想されます。OSATプロバイダーは、技術革新への継続的な投資と、顧客の多様なニーズに応えるための柔軟な生産体制を構築することが、今後の成長において不可欠となります。また、地政学的な要因や環境規制の強化は、サプライヤーがより分散型で持続可能な事業モデルを模索するきっかけともなっており、これは新たなビジネスチャンスを生み出す可能性を秘めています。
グローバルOSAT（Outsourced Semiconductor Assembly And Test）市場レポートの概要
本レポートは、グローバルOSAT（Outsourced Semiconductor Assembly And Test）市場に関する詳細な分析を提供しています。OSAT企業は、ファウンドリで製造されたシリコンデバイスに対し、第三者として集積回路（IC）のパッケージングおよびテストサービスを提供しています。これらの企業は、通信、家電、コンピューティングといった確立された市場に加え、車載エレクトロニクス、IoT、ウェアラブルデバイスなどの新興市場向けに、革新的なパッケージングおよびテストソリューションを提供することに注力しています。

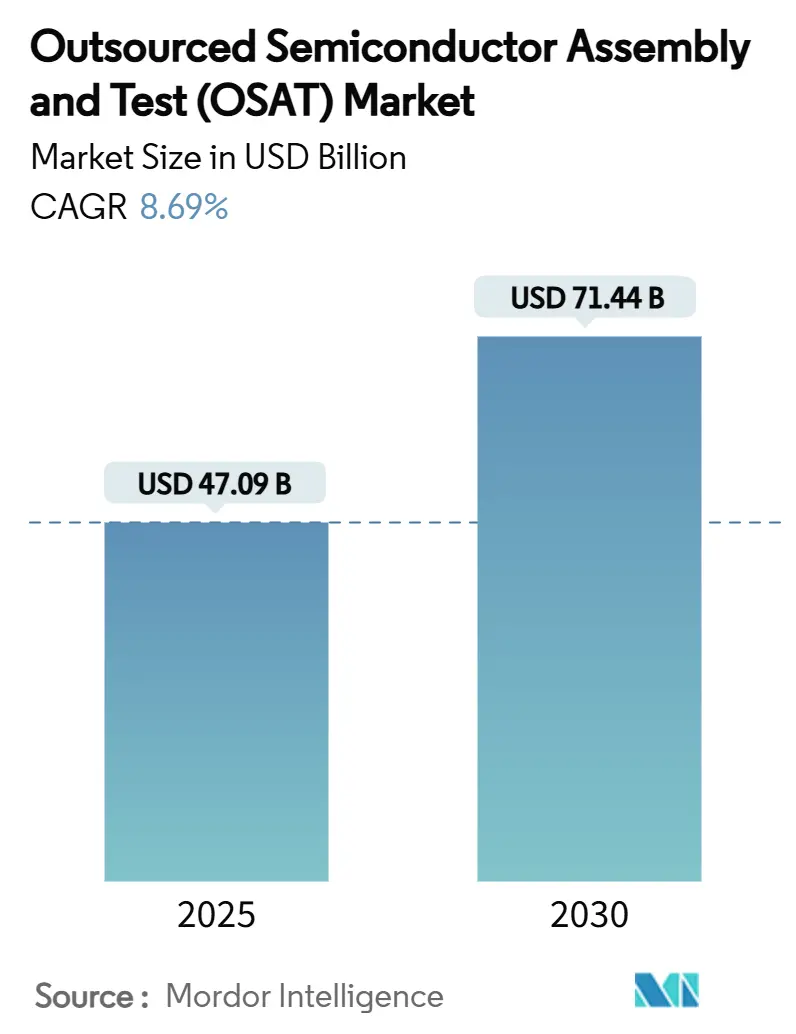

OSAT市場は、2025年には470.9億米ドルの規模に達し、2030年には714.4億米ドルに成長すると予測されています。
市場の成長を牽引する主な要因は以下の通りです。
* 自動車1台あたりの半導体搭載量の増加。
* 5G技術の普及に伴う高度なRFパッケージの需要拡大。
* AI/HPC（高性能コンピューティング）チップレットアーキテクチャにおけるヘテロジニアス統合の必要性。
* ファウンドリの生産能力不足により、ファブライト企業がアウトソーシングを推進していること。
* 米国CHIPS法およびEUチップス法によるOSATの現地生産体制構築へのインセンティブ。
* 持続可能性に関する義務化が、ウェハーレベルファンアウト技術の採用を後押ししていること。
一方で、市場の拡大を抑制する要因も存在します。
* 主要なファウンドリやIDM（垂直統合型デバイスメーカー）による垂直統合の動き。
* 設備投資の集中と、関連装置のリードタイムの長期化。
* 高度なツールに対する地政学的な輸出規制。
* 高度なパッケージングエンジニアリング分野における熟練労働者の不足。
本レポートでは、サービスタイプ（パッケージング、テスト）、パッケージングタイプ（BGA、CSP、WLP、FO-WLP、SiP、TSVなど）、アプリケーション（通信、家電、自動車、コンピューティング・ネットワーキングなど）、テクノロジーノード（28nm以上、5nm以下など）、地域（アジア太平洋、北米、欧州など）といった多様なセグメント別に市場を詳細に分析しています。
特に、アジア太平洋地域は2024年に収益シェアの73.5%を占め、成熟したサプライチェーンとファウンドリへの近接性により市場をリードしています。
また、ファンアウトウェハーレベルパッケージング（FO-WLP）は、AIアクセラレータやモバイルプロセッサに求められる小型フォームファクタと高密度相互接続を提供するため、2030年まで年平均成長率11.5%で急速に成長すると見込まれています。
自動車分野では、車両あたりの半導体搭載量の増加や電気自動車への移行が、車載向けパッケージングおよびテストサービスの需要を年平均成長率13.4%で押し上げており、安全認証を受けたOSATプロバイダーとの長期契約が増加しています。
競争環境については、市場集中度、戦略的動向、市場シェア分析、主要企業（ASE Technology Holding Co., Ltd.、Amkor Technology, Inc.など25社）のプロファイルが提供されています。市場の機会と将来の展望として、未開拓分野や満たされていないニーズの評価も行われています。
OSAT市場は、技術革新と多様なアプリケーションからの需要に支えられ、今後も堅調な成長が期待されますが、垂直統合や設備投資、人材不足といった課題にも直面しています。
